螺杆空压机变频和工频哪个比较好？耗电量、调节范围与选型分析
螺杆空压机选择变频还是工频，主要取决于用气负荷、实际输入功率和长期运行费用。两种控制方式各有适用条件，不能只凭电机功率或设备名称判断哪种更省电。
选型时先看五个要点：
-
用气稳定： 机组长期接近额定供气量运行时，工频与变频都应比较高负荷下的实际输入功率。
-
用气波动： 变频机可以调整供气量，但常用流量应尽量处于机组允许的调节范围内。
-
调节下限： 格兰克林部分GWV型号在1.0 MPa规格下的最小FAD约为最大FAD的30%，这一比例并不适用于所有型号，也不是最佳效率点。
-
节能判断： 工频机的卸载时间只能用于初步诊断，实际节电量要通过输入功率、运行时间和累计供气量核算。
-
标准适用： 单台空压机性能试验、机组节能监测和整站能源绩效评价采用不同标准，不能混用指标或能效等级。

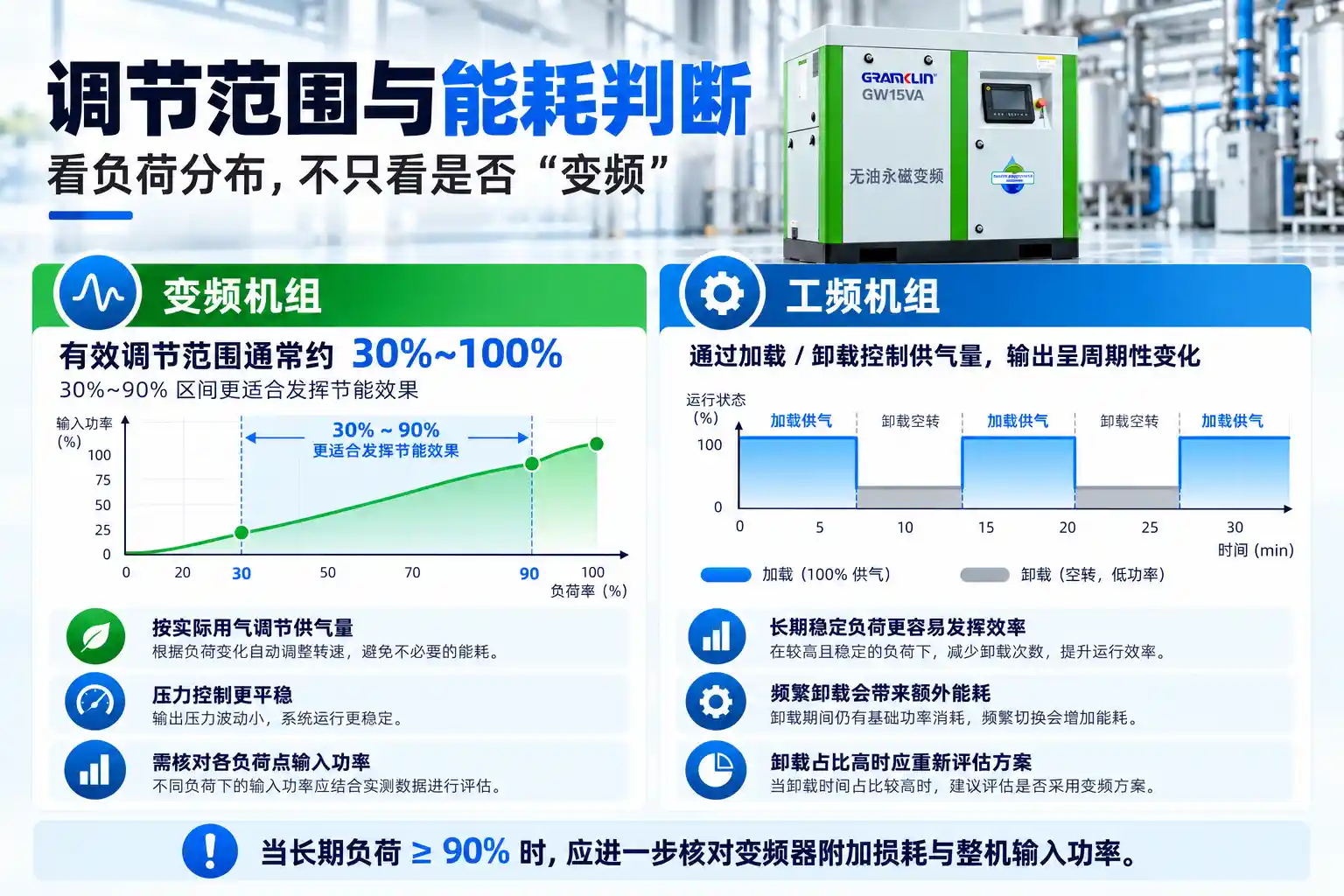

工频与变频螺杆空压机的运行区别
工频螺杆空压机通常采用定速运行方式，通过加载、卸载或启停调整供气。
加载时，压缩主机向管网输送压缩空气。当管网压力达到卸载设定值，控制系统使机组进入卸载状态，或者在满足停机条件后停止主电机运行。
卸载时，如果主电机与压缩主机继续转动，即使有效供气量很少，机组仍会消耗电能。
变频螺杆空压机通过变频驱动系统改变电机转速，使压缩主机的容积流量在规定范围内变化。
用气需求下降时，控制系统降低转速；需求增加后再提高转速。
这种方式可以改善部分负荷条件下的供需匹配，减少某些工况下的卸载运行。
但变频调节受到压缩主机最低允许转速、电机运行条件和控制系统的限制。实际需求低于最低允许供气量时，机组仍需通过卸载、待机或停机等方式处理多余的供气能力。
因此，变频是否省电，要结合负荷分布和实际输入功率判断。
格兰克林GW与GWV的供气参数
格兰克林水润滑无油单螺杆采用一根主螺杆与两个门转子（星轮）配合的压缩结构。润滑水参与压缩工作腔内相关部位的润滑、密封和冷却。
GW系列提供定速运行配置，GWV系列采用变频调节方式。
两种配置应在相同工作压力规格下比较FAD。
表1 GW与GWV系列1.0 MPa规格下的供气参数
| 电机额定功率 | GW定速型号及FAD | GWV变频型号及FAD范围 | 变频流量下限比例 |
|---|---|---|---|
| 15 kW | GW15A/W：2.12 m³/min | GW15VA/W：0.65～2.12 m³/min | 30.7% |
| 22 kW | GW22A/W：3.15 m³/min | GW22VA/W：0.97～3.15 m³/min | 30.8% |
| 30 kW | GW30A/W：4.20 m³/min | GW30VA/W：1.25～4.20 m³/min | 29.8% |
表注：
数据对应格兰克林GW、GWV中文官网当前在线参数，压力规格为1.0 MPa。数据核对日期：2026年10月15日。
FAD为折算至规定吸气状态的容积流量。参数对比应统一吸气压力、温度、湿度和相关冷却条件。
型号中的A/W分别用于区分风冷和水冷配置；具体设备代号及冷却配置应以最终技术确认文件为准。
官网参数页未公开足以完整确认上述型号具体试验工况的报告，不能将网页标称参数直接视为已按GB/T 3853—2017指定方法完成的验收结果。
流量下限比例按以下公式计算：
R = Qmin ÷ Qmax × 100%
其中，Qmin为标称最小FAD，Qmax为标称最大FAD。
表中三个GWV型号的流量下限均接近30%，但GWV系列其他型号可能采用不同的调节范围。例如，GW11VA/W在1.0 MPa规格下的FAD为0.45～1.32 m³/min，其下限比例约为34.1%。
因此，不能将30%理解为GWV全系列统一的最低转速比例或最佳效率负荷。
变频调节范围与实际生产负荷如何匹配
以GW22VA/W为例，该机型在1.0 MPa规格下的标称FAD范围为0.97～3.15 m³/min。
当生产需求长期接近3.15 m³/min时，应比较GW22A/W与GW22VA/W在相同压力和流量下的实际输入功率。
当用气量在0.97～3.15 m³/min之间持续变化时，可以重点评估GW22VA/W的供气调节能力与部分负荷效率。
如果长期需求低于0.97 m³/min，则需要确认变频机组达到最低调节流量后的控制方式，并考虑更小容量设备。
变频器能够降低转速，不代表机组电耗一定随流量同比例下降。
不同转速下的电机效率、变频驱动损耗、压缩主机内部泄漏和机械损失都会影响实际输入功率。
因此，设备选型除了最大FAD，还应取得代表性负荷点的实际功率数据。
工频机卸载时间达到多少值得检查
已有工频空压机的工厂，可以先从控制器中提取运行、加载、卸载和停机记录。
卸载时间占比为：
Rᵤ = tᵤ ÷ tᵣ × 100%
其中，tᵤ为卸载运行小时数，tᵣ为统计期内按统一口径确定的机组运行小时数。
企业内部节能诊断可以将卸载时间占比达到20%～30%的机组列为重点检查对象。
这一比例不是国家标准规定的变频改造门槛，也不能单独证明更换变频机的经济性。
实际耗电还与卸载输入功率、停机延时和重新启动条件有关。
另外，卸载时间较长不一定意味着变频是唯一解决方案。压缩主机容量过大、储气不足、压力控制设置不合理或管网泄漏，都可能影响原有机组的运行状态。
进行改造前，应先明确正常生产流量和卸载电耗，再比较变频方案与重新匹配容量的方案。
工频与变频的能耗数据怎么填
空压机的电机额定功率不能直接代替机组实际输入功率。
电机铭牌上的额定功率通常是额定机械输出功率。机组从电网取得的输入功率还受到电机效率、驱动与传动损耗，以及计量边界内辅助设备的影响。
例如，两台空压机都配置22 kW电机，并不意味着它们在相同FAD下消耗相同的电功率。
要进行可靠比较，应向厂家索取GB/T 3853—2017适用方法下的试验数据，或通过现场测量取得对应的输入功率和FAD。
对于允许相应运行点的变频机组，可优先收集约40%、60%、80%和100%负荷下的数据。
工频机则需要分别统计加载、卸载和停机等实际运行状态。

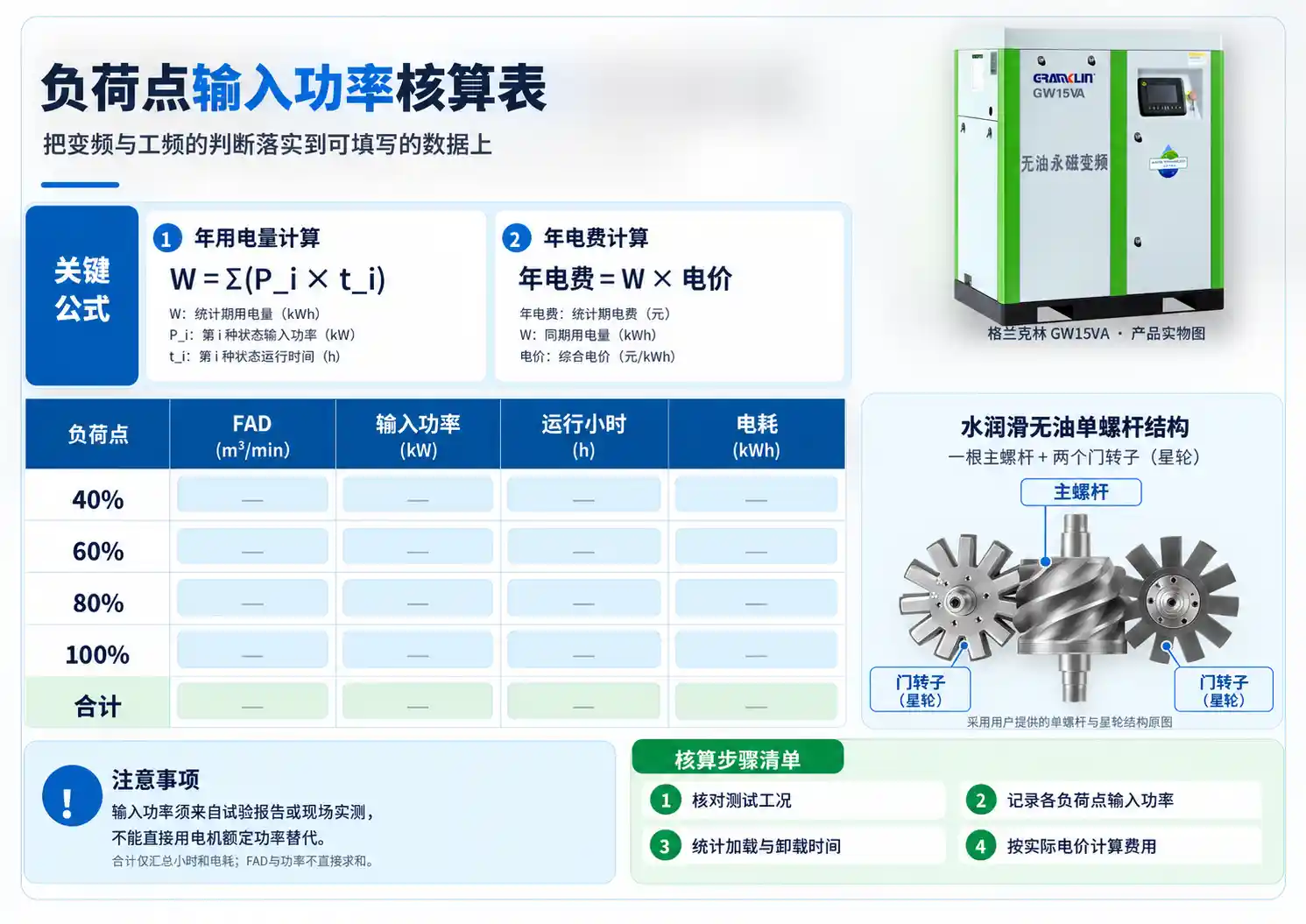

表2 工频与变频空压机负荷点能耗核算表（待填写）
| 方案 | 负荷点或运行状态 | 实际FAD（m³/min） | 输入功率（kW） | 运行时间（h） | 电耗（kWh） |
|---|---|---|---|---|---|
| 工频 | 加载 | 待填 | 待填 | 待填 | 待算 |
| 工频 | 卸载 | 待填 | 待填 | 待填 | 待算 |
| 工频 | 停机及待机辅助用电 | 待填 | 待填 | 待填 | 待算 |
| 变频 | 约40%负荷 | 待填 | 待填 | 待填 | 待算 |
| 变频 | 约60%负荷 | 待填 | 待填 | 待填 | 待算 |
| 变频 | 约80%负荷 | 待填 | 待填 | 待填 | 待算 |
| 变频 | 约100%负荷 | 待填 | 待填 | 待填 | 待算 |
| 变频 | 最小流量以下的实际控制状态 | 待填 | 待填 | 待填 | 待算 |
填写说明：
各负荷点的FAD和输入功率，应采用厂家性能试验报告、符合要求的现场实测数据或经核验的运行记录，不能根据电机额定功率、转速比例或标称FAD自行推算。
40%、60%、80%和100%是建议检查的代表性负荷点，不是所有型号都必须具备的运行点。实际填写时，应按机组允许的运行范围及真实负荷分布调整。
工频机在卸载时的有效供气量，以及停机后仍运行的辅助设备功率，都应按实际状态填写。
每个负荷点的电耗为：
Wᵢ = Pᵢ × tᵢ
统计期总用电量为：
W = Σ(Pᵢ × tᵢ)
各状态累计供气体积可按同一空气参考状态下的实际FAD积分或分段计算：
V = Σ(Qᵢ × 60 × tᵢ)
其中，W为总用电量，kWh；V为累计供气体积，m³；Qᵢ为对应状态FAD，m³/min；tᵢ为运行小时数。
对于负荷连续变化的变频机，应采用足够细的负荷分段，或直接使用同期电能表与流量计记录。
两种方案的统计周期、工作压力、供气任务和计量边界需要一致。若两套方案的累计供气量不同，不能仅凭电耗总量作效率排名。
比功率与用电单耗有什么区别
机组比功率表示压缩机在规定工况下，单位FAD对应的机组输入功率。
其计算公式为：
S = P ÷ Q
其中：
S：机组比功率，kW/(m³/min)
P：机组实际输入功率，kW
Q：FAD，m³/min
对于压缩空气站，还可以用单位供气电耗评价整体运行水平。T/CGMA 033001—2018 压缩空气站能效分级指南使用“用电单耗”这一术语。
其基本关系为：
e = W ÷ V
其中，e的单位为kWh/m³。
只有功率、空气体积参考状态和计量边界一致时，才能进行以下单位换算：
S = 60e
如果用电单耗包含干燥机、冷却水泵及其他辅助设备，而机组比功率只计入压缩机规定范围内的功率，就不能直接将两者当成同一验收指标。
利用统计期总电量和供气体积计算的60e，也不能自动等同于某一额定工况下的试验比功率。
哪些能效标准可以用于工频与变频比较
GB/T 3853—2017 容积式压缩机 验收试验适用于容积式压缩机的相关性能验收。
其中，附录E涉及电动机驱动的集装容积式变转速压缩机验收试验，附录H涉及一般用容积式空气压缩机性能试验。
验收时应确定适用的试验方法、吸气条件、工作压力、功率计量边界及允许偏差。
GB/T 16665—2025 空气压缩机组及供气系统节能监测已于2026年5月1日实施。
该标准适用于其规定范围内由电动机驱动的空气压缩机组、供气压力0.2～1.6 MPa的相关机组及供气系统，以及压缩空气站在役运行和新建、改建验收节能监测。
设在井下、涵洞和舰船等特殊场所的压缩空气站不在该标准的适用范围内。
对于整站能效评价，还需要检查压缩空气站是否满足相应标准规定的适用条件。
T/CGMA 033001—2018 压缩空气站能效分级指南要求适用站点使用符合所列条件的空气压缩机组，包括单机额定功率不低于18.5 kW、排气压力0.3～1.6 MPa、整站供气量不低于4 m³/min，以及空气压缩机组总运行功率不低于37 kW等条件。
因此，表1中的15 kW机组不满足该团体标准所列的单机功率门槛。22 kW或30 kW单机即使满足单机功率条件，也不能因此认定其所在空压站达到整站评价门槛。
GB/T 45785—2025 压缩空气站能源绩效评价于2025年5月30日发布、2025年9月1日实施。
该标准适用于由电动机驱动、排气压力0.25～1.6 MPa的空气压缩机组成，且整站供气流量不小于4 m³/min、总运行功率不小于37 kW的压缩空气站能源绩效评价。
这是一项推荐性国家标准，不应将其评价方法误写成所有新建压缩空气站必须达到某一等级的强制要求。
对于单台水润滑无油螺杆机组，还应注意GB 19153—2019 容积式空气压缩机能效限定值及能效等级的产品适用范围。该版本没有为水润滑无油单螺杆设置可直接套用的能效等级表，不能用喷油回转式机组的指标判断其能效等级。
储气罐和压力控制对耗电量的影响
工频机通常通过加载、卸载压力设定值控制供气。变频机在规定的调节范围内，则可以通过压力反馈调整压缩主机转速。
但末端压力是否稳定，还取决于管网压降、储气容积和瞬时用气量。
GB 50029—2014 压缩空气站设计规范第3.0.1条提出，工作压力小于或等于1.6 MPa的相应空气压缩机组，在正常负荷下供气压力波动幅度不宜超过0.05 MPa；负荷变化较频繁时，宜选用1台～2台具有变容或变频等节能型气量调节功能的空气压缩机。
条文中的“宜”“不宜”属于推荐性设计措辞。
储气罐能够缓冲短时的供需差额，减少部分压力波动及频繁启停问题。
关于初选容积，不同工程资料中存在按照每分钟供气量10%～20%、10%～30%等比例估算的方法。这些比例应理解为乘以相应缓冲时间的初步估算，不能视为通用的固定配罐要求。
GB 50990—2014 加气混凝土工厂设计规范也对其特定行业的储气罐设置给出了经验系数，但其适用范围不能直接扩大到所有工业空压站。
在近似等温、参考状态统一的简化条件下，可以根据短时供气缺口、允许压力变化和缓冲时间初步计算储气罐容积：
Vₜ ≈ Q差 × Δt × pᵣ ÷ Δp
其中：
Vₜ：储气罐几何容积，m³
Q差：短时供气缺口，m³/min
Δt：缓冲时间，min
pᵣ：空气流量换算参考绝对压力，MPa
Δp：储气罐允许压力变化，MPa
实际选型还需考虑温度变化、瞬时负荷、压力控制及压力容器安全要求。
储气罐适合缓冲短时流量波动，无法长期补足压缩机平均供气能力不足的问题。
多台空压机如何组合运行
集中供气的工厂，可以将较稳定的基础负荷与随生产变化的用气需求分开考虑。
基础负荷机承担持续供气任务，具备调节能力的机组负责变化部分，是一种可供比较的方案。
但变频调节机的最低FAD必须与实际调节需求协调。
如果调节负荷长期低于变频机组的最小允许供气量，即使采用多机组合，也可能出现反复卸载或启停。
因此，多机系统还需要统一加载顺序、压力设定、备用能力及联控策略。
对原有工频机直接加装变频器时，应先核查电机变频适应性、低速散热条件、压缩主机允许转速及控制保护要求。
对于水润滑无油单螺杆，还需要确认变速运行时的润滑水循环、冷却及相关机械部件工作条件。

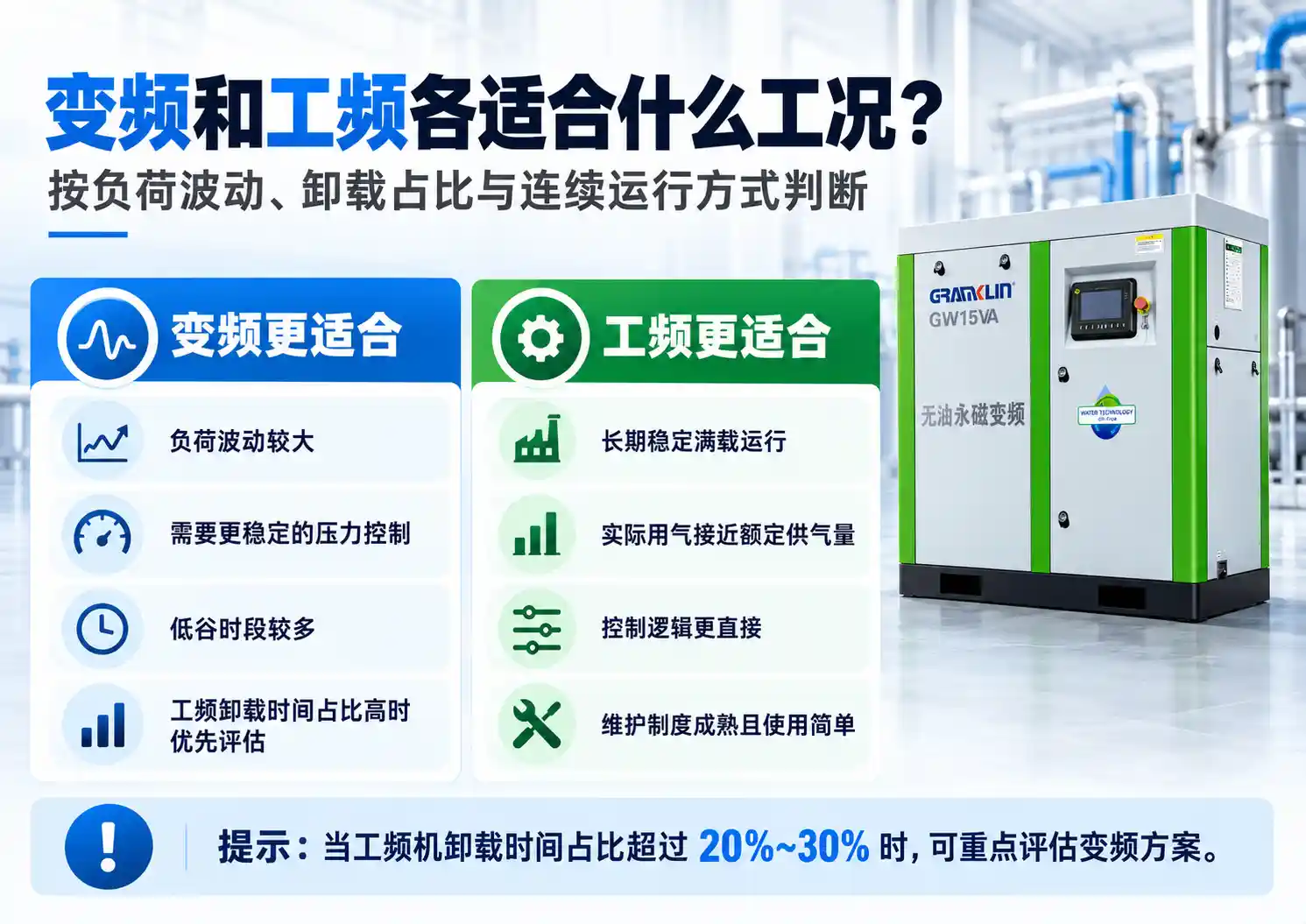

工频与变频螺杆空压机选型对照
表3 五种常见运行条件的选型方向
| 运行条件 | 优先评估方案 | 核查重点 |
|---|---|---|
| 用气稳定、长期高负荷 | 工频与变频均可 | 高负荷输入功率及设备投资 |
| 用气量持续变化 | 变频 | 常用FAD、最小调节流量、部分负荷功率 |
| 工频卸载时间较长 | 优化容量或评估变频 | 卸载电耗、管网泄漏和控制策略 |
| 常用流量低于变频下限 | 小容量机组或组合供气 | 最低FAD及实际控制方式 |
| 多台机组集中供气 | 工频与变频组合等方案 | 基础负荷、调节负荷及联控 |
对于长期用气量稳定、机组容量匹配的工厂，工频空压机仍有合理的应用价值。
当生产负荷明显变化，且常用流量处于变频机允许的调节范围内时，可以重点比较变频方案的部分负荷运行效率。
已有空压机准备改造，应先核算真实的卸载电耗、供气需求和系统损失，再决定是否更换设备。
对于格兰克林GW与GWV系列，最终选型应以相同压力规格下的FAD、不同负荷点的机组实际输入功率、维护条件及长期运行费用为依据。
技术参考
格兰克林GW系列：https://www.granklingroup.com/cp/1.html
格兰克林GWV系列：https://www.granklingroup.com/cp/2.html
GB/T 3853—2017 容积式压缩机 验收试验
GB/T 16665—2025 空气压缩机组及供气系统节能监测
GB/T 45785—2025 压缩空气站能源绩效评价
GB 19153—2019 容积式空气压缩机能效限定值及能效等级
GB 50029—2014 压缩空气站设计规范
T/CGMA 033001—2018 压缩空气站能效分级指南
GB 50990—2014 加气混凝土工厂设计规范，仅在对应行业适用范围内参考。
