GWV-2系列

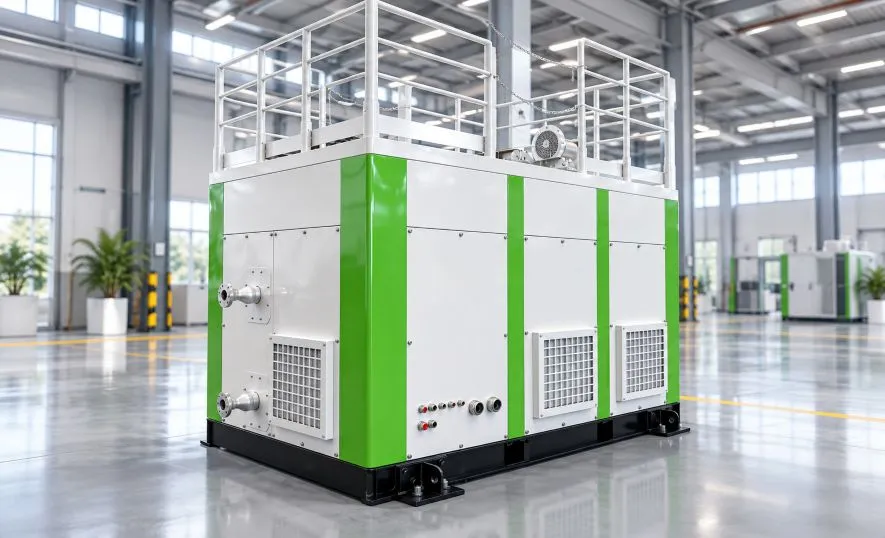

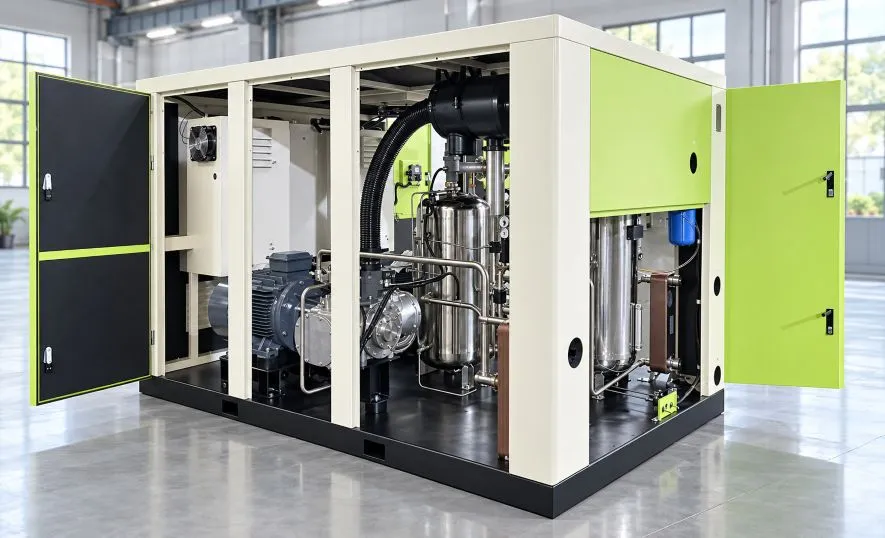

GWV-2系列 两级压缩节能型永磁变频无油螺杆机
GWV-2系列两级压缩节能型永磁变频无油螺杆机采用两级压缩产品方案，并配置永磁变频运行形式，面向对无油压缩空气、压力范围以及负荷调节具有综合需求的工业应用。
系列按照不同容积流量和工作压力提供多种功率组合，参数表覆盖 8、10、12、14、16、20、24、30、40m³/min 等多个 FAD 工况，并配置约 1.0～2.0MPa 的不同压力等级。
设备资料同时提供冷却水量、润滑水量、设备尺寸、重量和空气出口接口等参数，便于结合实际压缩空气系统进行选型和布置。
Features
产品特点
- 两级压缩产品结构。
- 永磁变频运行形式。
- 面向无油压缩空气应用。
- FAD 工况覆盖约 8～40m³/min。
- 提供约 1.0～2.0MPa 不同压力配置。
- 多种功率组合，可根据压力和流量进行匹配。
Technical structure
技术结构与力学说明
结构示意用于辅助理解机组关键部件与受力关系。不同型号的具体结构会随功率、压力、冷却方式及项目配置调整，实际以对应技术资料为准。
System flow
系统流程
系统流程示意用于说明压缩、冷却、分离及供气等主要环节。具体流程会随机型、冷却方式、后处理和项目要求调整。
Product parameters
产品参数
| 型号Model | 电机功率PowerkW | 容积流量FADm³/min | 最大工作压力Max’ pMPa | 噪音NoisedB | 冷却水进出口径C, W(In, Out) | 冷却水量 ≤进气温度C, W’s Qt/h | 润滑水量Lubricating WaterL | 外形尺寸DimensionL×W×H mm | 重量Weightkg | 出气管径Air outlet |
|---|---|---|---|---|---|---|---|---|---|---|
| GW59VW-15GW67VW-20 | 37+2237+30 | 8 | 1.52.0 | 73 | DN65 | 26 | 160 | 3200×2050×1900 | 23002400 | DN32 |
| GW67VW-15GW75VW-20 | 45+2245+30 | 10 | 1.52.0 | 73 | DN65 | 26 | 160 | 3200×2050×1900 | 24502450 | DN32 |
| GW85VW-15GW92VW-20 | 55+3055+37 | 12 | 1.52.0 | 78 | DN65 | 36 | 220 | 3200×2050×1900 | 25502600 | DN40 |
| GW112VW-15GW120VW-20 | 75+3775+45 | 14 | 1.52.0 | 78 | DN65 | 42 | 200 | 3200×2050×1900 | 27002750 | DN40 |
| GW100VW-10GW120VW-15GW130VW-20 | 75+3075+4575+55 | 16 | 1.01.52.0 | 80 | DN65 | 44 | 320 | 3600×2050×1900 | 310032003300 | DN65 DN40 |
| GW127VW-10GW135VW-13GW145VW-13GW165VW-15 | 90+3790+4590+5590+75 | 20 | 1.01.31.52.0 | 82 | DN80 | 52 | 320 | 3600×2050×1900 | 3200330034003600 | DN50 |
| GW155VW-10GW165VW-13GW185VW-15GW200VW-20 | 110+45110+55110+75110+90 | 24 | 1.01.31.52.0 | 82 | DN80 | 60 | 320 | 3600×2050×1900 | 3500360038003900 | DN50 |
| GW187VW-10GW207VW-15GW222VW-20 | 132+55132+75132+90 | 30 | 1.01.52.0 | 84 | DN125 | 76 | 500 | 4200×2050×2250 | 460047004800 | DN65 |
| GW275VW-10GW290VW-15GW310VW-20 | 200+75200+90200+110 | 40 | 1.01.52.0 | 90 | DN125 | 100 | 500 | 4200×2050×2250 | 490050005100 | DN80 DN65 |
注：本表按原始 GWV-2 产品资料提取，并沿用现有产品参数表的分组网页结构。同一 FAD 工况组内，型号、电机功率、最大工作压力和重量按原表顺序纵向对应。FAD 16 组与 FAD 40 组的出气管径在原表中以两行显示，但原页未明确标注每一行与具体型号的逐一对应关系，因此按原资料原样保留，不额外推断。
选型说明
GWV-2选型应同时考虑所需压力、FAD 和实际负荷变化情况。
首先根据末端设备所需压力确定压力等级，再按照常用流量和峰值流量选择相应 FAD 工况。
对于负荷变化较大的系统，可以重点核对各工况组对应的功率组合和实际运行需求；对于长期稳定负荷，则应避免单纯扩大设备规格。
两级压缩产品的具体运行配置、控制逻辑以及项目节能效果会受到实际工况影响，因此不宜单纯根据系列名称计算固定节能比例，最终应依据项目工况进行技术确认。
Industry application
行业应用
以下为典型行业应用入口。具体产品是否适用于对应工况，应结合介质、压力、流量、空气品质、冷却条件及项目安全要求进行选型确认。
