工业空压机所说的“有油”和“无油”,主要是指空气压缩腔内是否使用润滑油。
喷油螺杆空压机在压缩过程中喷入润滑油,利用润滑油参与润滑、密封和冷却。水润滑无油螺杆空压机则使用水承担相应作用。另一类干式无油螺杆空压机不向压缩腔喷入润滑介质,通过不同的机械结构完成压缩。
三种技术都可以用于工业压缩空气系统,但压缩主机、气液分离、后处理和维护要求存在差别。

本文由格兰克林集团提供,以本公司水润滑单螺杆机组为技术实例,与常见喷油螺杆压缩方式进行对照。涉及其他压缩技术时,主要说明其工作原理,不作不同厂商之间的实测性能排名。
一、无油和有油的区别,首先在压缩腔
喷油螺杆空压机工作时,润滑油进入压缩腔,在转子及相关工作区域参与润滑、密封和冷却。
压缩后的空气携带润滑油进入油气分离系统。分离出的润滑油经过油路处理后循环使用,压缩空气进入后续供气系统。
油气分离器主要用于回收润滑油。对于总油含量要求严格的生产工艺,还需要处理分离后可能残留的油气溶胶和油蒸气。
水润滑无油螺杆空压机不向压缩腔喷入润滑油,而是利用水参与压缩过程中的润滑、密封和冷却。
格兰克林水润滑单螺杆主机采用主螺杆与门转子(星轮)配合的结构。
主螺杆旋转时,与门转子和机壳共同形成容积变化的工作腔。空气随着工作腔容积减小而被压缩,进入压缩腔的润滑水参与相关接触部位的润滑,并吸收部分压缩热量。
压缩后的气水混合物进入分离系统。分离出的润滑水经过过滤、冷却后返回循环水路,压缩空气则进入后续供气系统。
喷油机组需要管理润滑油循环和油气分离,水润滑机组需要管理润滑水循环和气水分离。这些结构差异直接影响日常检查和维护项目。
二、单螺杆、双螺杆与无油润滑属于不同分类
讨论无油螺杆空压机时,需要把机械结构和润滑方式分开。
从机械结构看,螺杆压缩机可以采用单螺杆或双螺杆等形式。
从压缩腔润滑方式看,则存在喷油、水润滑和干式无油等技术路线。
这两个分类维度不能混为一谈。
| 分类维度 | 技术形式 | 主要特点 |
|---|---|---|
| 机械结构 | 单螺杆 | 主螺杆与门转子等部件配合形成压缩工作腔 |
| 机械结构 | 双螺杆 | 两个相互啮合的螺旋转子配合完成压缩 |
| 压缩腔润滑 | 喷油 | 润滑油进入压缩腔 |
| 压缩腔润滑 | 水润滑 | 水参与压缩腔内的润滑、密封和冷却 |
| 压缩腔润滑 | 干式无油 | 压缩腔内不喷入润滑油或润滑水 |
水润滑技术既可以采用单螺杆,也存在水润滑双螺杆技术。
格兰克林本文涉及的水润滑产品,主要采用单螺杆压缩结构。
常见干式无油双螺杆机组则通过同步齿轮保持转子间的相对位置,使转子在设计间隙下运行。同步齿轮和轴承等部件使用的润滑系统,与空气压缩通道隔离。
因此,水润滑与干式无油的区别,不只是把水从压缩腔中去掉。两种技术的转子工作条件、冷却方式、润滑隔离和维护项目都可能不同。

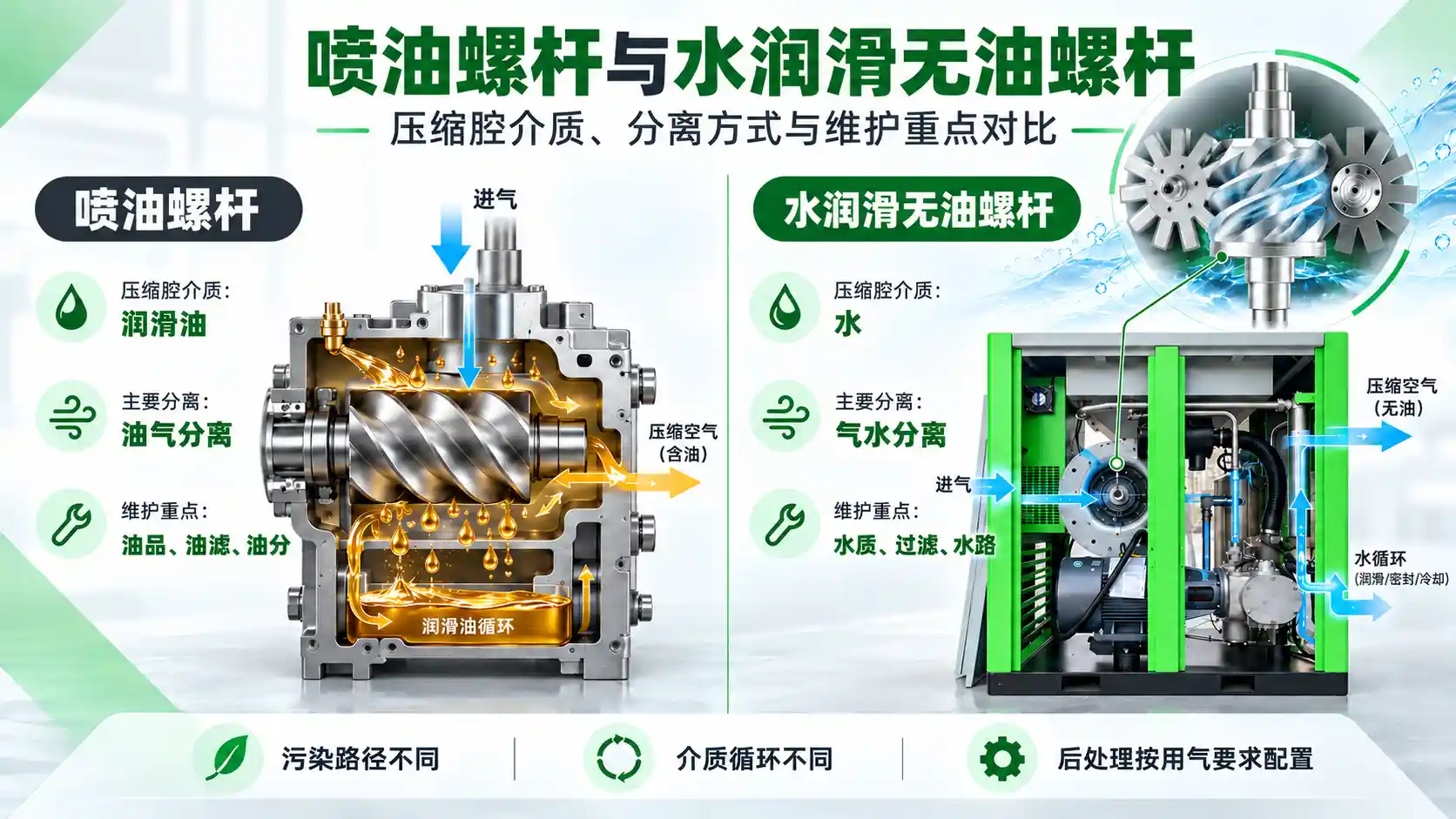

三、喷油螺杆与水润滑无油螺杆的技术对照
| 对比项目 | 水润滑无油单螺杆 | 常见喷油螺杆 |
|---|---|---|
| 压缩腔介质 | 水 | 润滑油 |
| 压缩过程润滑 | 水参与相应接触部位润滑 | 润滑油参与压缩腔润滑 |
| 压缩过程冷却 | 水吸收部分压缩热量 | 润滑油吸收部分压缩热量 |
| 主要分离环节 | 气水分离 | 油气分离 |
| 压缩腔油污染 | 无喷入润滑油的过程 | 需要分离回收润滑油 |
| 介质管理 | 水质、过滤和循环水路 | 油品、过滤和循环油路 |
| 主机维护 | 主螺杆、门转子、密封及相关部件 | 转子、轴承、密封及相关部件 |
| 后处理配置 | 根据用气品质确定 | 根据用气品质确定 |
这张表比较的是工作原理和系统组成,不代表两种技术的实测能效、设备寿命或维护费用排名。

四、无油压缩如何控制油污染
水润滑无油空压机取消了压缩腔喷油过程,减少了压缩过程中由润滑油进入空气的污染途径。
喷油螺杆空压机则需要通过油气分离及相应的后处理措施,控制压缩空气中残留的润滑油。
但是,压缩空气中的油污染不只有压缩腔这一种来源。
进气环境可能含有油蒸气,储气罐、管路和后处理设备的状态也会影响末端空气品质。
ISO 8573-1:2010 将压缩空气的主要污染物划分为固体颗粒、水和油,并分别规定纯度等级。国内可同时参考现行 GB/T 13277.1-2023《压缩空气 第1部分:污染物净化等级》。
其中,总油含量涵盖液态油、油气溶胶(油雾、悬浮油)及油蒸气。
| 总油含量等级 | 限值或要求 |
|---|---|
| Class 0 | 由用户或供应方规定,要求严于 Class 1 |
| Class 1 | ≤0.01 mg/m³ |
| Class 2 | ≤0.1 mg/m³ |
| Class 3 | ≤1 mg/m³ |
| Class 4 | ≤5 mg/m³ |
Class 0 的具体限值需要明确规定,并严于 Class 1。
设备采用无油压缩结构,是压缩腔设计的技术特征;压缩空气达到某一纯度等级,则需要在规定条件下通过检测确认。
对于总油含量要求严格的项目,检测工作还应区分液态油、油气溶胶和油蒸气。
液态油及油气溶胶可采用适用的 ISO 8573-2 测量方法,油蒸气可采用 ISO 8573-5 对应方法。
评价检测结果时,需要核对检测项目、采用的标准、采样位置、测量工况和报告结论。
对于压缩空气直接接触产品或原材料的工艺,检测点应与实际质量控制位置相对应。

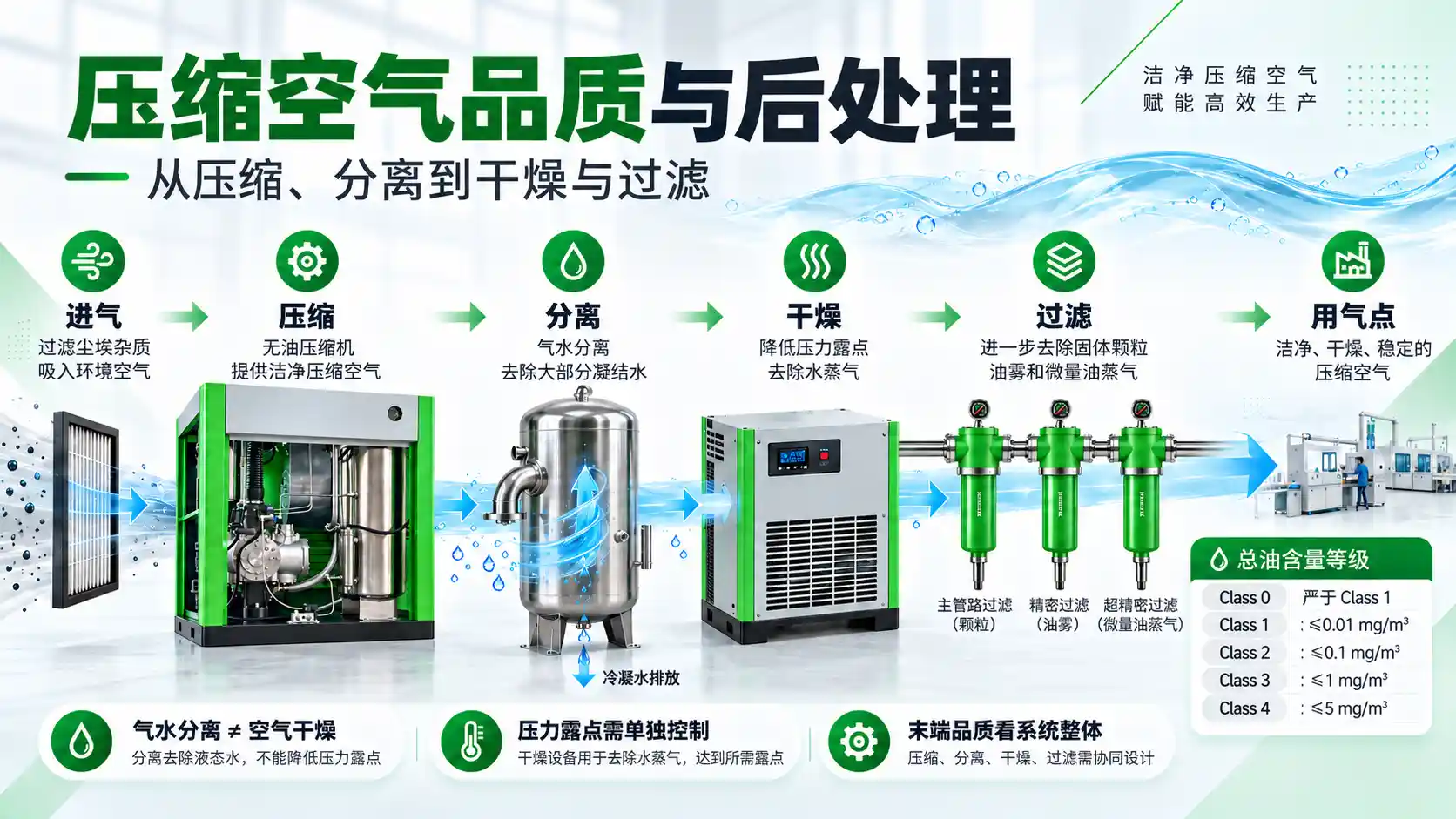

五、气水分离不能代替空气干燥
水润滑机组的气水分离器,主要用于处理压缩空气中携带的液态水。
喷油机组的油气分离器,主要用于回收压缩过程中携带的润滑油。
空气中还可能存在水蒸气、固体颗粒和油蒸气,需要采用不同的处理方式。
| 需要控制的污染物 | 主要处理方式 |
|---|---|
| 液态水 | 气水分离、冷凝液排放 |
| 水蒸气 | 冷冻式或吸附式等适用的干燥设备 |
| 固体颗粒 | 相应精度的颗粒过滤 |
| 油气溶胶 | 适用的聚结过滤等处理措施 |
| 油蒸气 | 适用的吸附等处理措施 |
空气中的水蒸气在降温后可能凝结。即使水润滑机组已经完成气水分离,下游管路仍可能因温度变化而出现冷凝水。
因此,需要按照工艺规定的压力露点选择干燥设备。
ISO 8573-1:2010 中,水分 Class 2、Class 3、Class 4 对应的压力露点分别不高于 -40℃、-20℃和 +3℃。
空气品质控制应覆盖压缩、分离、干燥、过滤及管网输送环节。每个环节的任务不同,设备规格也要与实际流量、压力和温度条件匹配。

六、两种机组的维护重点有什么区别
喷油螺杆空压机的主要介质维护工作集中在润滑油及循环油路。
常见检查项目包括油品状态、油过滤器、油气分离器、油路密封和冷却系统。
油温、过滤器或分离器压差,以及设备累计运行小时数,可以作为维护判断的依据。
水润滑无油单螺杆机组则需要重点管理润滑水和循环水路。
润滑水直接参与压缩工作。水质、过滤和冷却状态发生变化时,可能影响水路阻力、换热及相关运动部位的运行条件。
| 水润滑机组检查对象 | 重点检查内容 |
|---|---|
| 润滑水 | 水质及设备规定的监测指标 |
| 水路过滤器 | 过滤状态、堵塞和适用的压差记录 |
| 冷却系统 | 水温、冷却水供应及换热状态 |
| 管路与密封 | 接头、连接部位和可见泄漏 |
| 压缩主机 | 主螺杆、门转子、密封及相关轴承 |
| 运行保护 | 温度、压力和水系统相关保护信息 |
水路过滤器阻力增加时,应检查过滤器及水中杂质情况。
如果机组在相近负荷下出现持续的运行温度变化,需要检查冷却水供应、换热条件和循环系统状态。
沉积物可能增加水路阻力,换热面结垢也可能影响传热。实际是否需要清理或调整水处理措施,应结合检查结果和设备要求判断。
水润滑单螺杆结构还需要关注主螺杆与门转子的工作配合,以及密封和相关轴承的维护状态。
机房存在冻结风险时,应做好水路防冻和停机管理。
涉及压力管路拆卸、电气作业和主机内部检修时,应按操作规程完成停机、能源隔离和残余压力释放。
七、水润滑系统的容量与冷却水流量

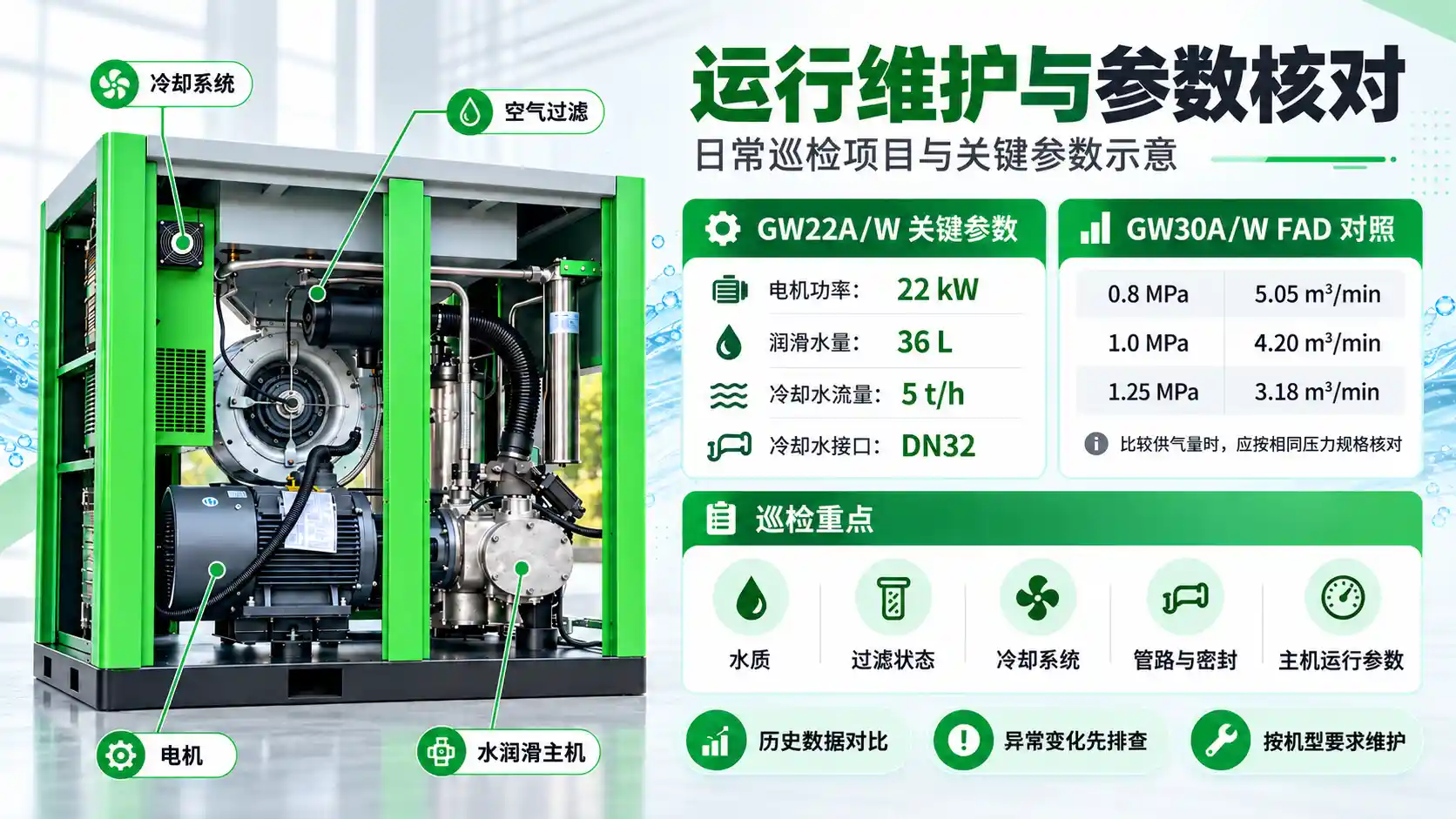

以格兰克林 GW22A/W 为例,其部分表列技术参数如下。
| 项目 | 参数 |
|---|---|
| 电机额定功率 | 22 kW |
| 最大工作压力规格 | 0.8 / 1.0 / 1.25 MPa |
| 对应 FAD | 3.42 / 3.15 / 2.62 m³/min |
| 润滑水量 | 36 L |
| 冷却水流量 | 5 t/h |
| 冷却水进出口径 | DN32 |
36 L 是表列润滑水量,不是每小时补充36 L水。
5 t/h是表列冷却水流量,也不是每小时实际耗水5吨。冷却水参数应结合具体机组的冷却配置使用。
对于循环冷却系统,实际补水量需要依据相应系统的运行方式确定。
因此,在比较水润滑与喷油方案时,水润滑机组应单独核算润滑水管理、循环过滤和冷却系统的费用;喷油机组则核算油品、油路过滤和油气分离系统的维护费用。
八、相同功率下,两种空压机的排气量如何比较
空压机的电机额定功率不能直接代表实际供气能力。
容积流量(FAD)必须与工作压力、对应机型及测试条件一起使用。
格兰克林 GW30A/W 电机额定功率为30 kW,三个最大工作压力规格对应的FAD如下。
| 最大工作压力规格 | FAD |
|---|---|
| 0.8 MPa | 5.05 m³/min |
| 1.0 MPa | 4.20 m³/min |
| 1.25 MPa | 3.18 m³/min |
三个压力规格对应不同的表列供气量,不能把它们理解为同一台设备在任意压力下的完整性能曲线。
对于需要长期维持1.0 MPa压力的生产线,GW30A/W对应规格的FAD为4.20 m³/min。
格兰克林 GW30VA/W 采用变频运行方式,在1.0 MPa规格下的FAD范围为1.25~4.20 m³/min。
这些数据可以用于水润滑方案的初步容量核算。
与喷油机组对照时,应选择相同供气压力、相近实际FAD的型号,并进一步比较机组输入功率。
九、能耗比较需要哪些实际数据
无油与有油描述的是压缩腔润滑方式,不能直接作为能效等级。
同样的电机额定功率,不代表相同的供气量,也不代表相同的实际耗电量。
衡量压缩机能效,可以使用机组比功率:
机组比功率=机组实际输入功率÷对应FAD
单位通常为kW/(m³/min)。
比较不同机组时,输入功率与FAD应采用相同或可比的测试边界。ISO 1217 提供了容积式压缩机流量和功率验收测试的方法依据。
一份能够用于两种压缩方案比较的技术资料,应包含以下信息。
| 比较项目 | 水润滑无油方案 | 喷油方案 |
|---|---|---|
| 额定供气压力 | 明确对应压力 | 明确对应压力 |
| FAD | 对应压力下的数值 | 对应压力下的数值 |
| 整机实际输入功率 | 标明测试工况 | 标明测试工况 |
| 机组比功率 | 按统一口径计算 | 按统一口径计算 |
| 部分负荷功率 | 根据运行方式提供 | 根据运行方式提供 |
| 辅助设备用电 | 计入适用设备 | 计入适用设备 |
| 测试依据 | 注明采用的标准与条件 | 注明采用的标准与条件 |
电机铭牌功率不能替代整机实际输入功率。
如果实际运行负荷经常变化,还需要比较常用负荷范围内的输入功率,而不能只看满负荷工况。
电费差额可以直接由实测功率差和运行时间换算。
例如,两套方案的实际输入功率每相差1 kW,运行1000小时就对应1000 kWh的电量差。再结合实际电价,即可换算费用差额。
这是耗电差额的计算关系,并不预设喷油或水润滑机组一定更省电。
十、初投资和长期使用费用如何比较
喷油与水润滑无油空压机的采购费用可能存在差异,但差额受设备规格、主机设计、驱动配置、冷却方式和配套系统影响。
在部分配置下,无油压缩设备的初始投入可能更高;喷油方案则可能因末端除油处理要求增加过滤、吸附及相应维护支出。
两种情况都应以具体方案和报价判断。
长期费用不仅包括空压机主机,还包括干燥机、过滤器、冷却系统、管路、安装和维护。
| 费用项目 | 喷油螺杆方案 | 水润滑无油方案 |
|---|---|---|
| 设备采购 | 主机及对应配置 | 主机及对应配置 |
| 油路或水路维护 | 润滑油、油滤、油气分离器等 | 水质管理、水路过滤、密封等 |
| 机械维护 | 转子、轴承、密封等 | 主螺杆、门转子、密封及相关部件 |
| 空气后处理 | 按末端品质配置 | 按末端品质配置 |
| 冷却费用 | 按实际冷却方式计算 | 按实际冷却方式计算 |
| 电费 | 机组与辅助设备实际用电 | 机组与辅助设备实际用电 |
年度电费应根据各负荷时段的实际输入功率、运行小时数和相应电价计算。
维护费用则应使用各自机型的保养清单、维护周期、耗材价格和检修工作量统计。
当两套方案满足相同的供气压力、流量和空气品质要求后,再将采购、运行和维护费用放在相同使用期限内比较,才能判断哪种方案的长期费用更合适。

十一、不同用气工艺应关注哪些区别
对于气缸、气动工具及一般设备动力用气,通常需要明确工作压力、FAD,以及气动设备允许的颗粒、水和油含量。
喷油螺杆空压机经过适当后处理后,可以用于不少普通工业动力供气场景。
对于压缩空气直接接触产品、原材料或工艺表面的生产环节,污染物控制要求往往更加严格。
水润滑无油空压机没有压缩腔喷油过程,能够减少压缩过程中由润滑油引入的污染风险。对于这类用气任务,还需要将末端总油含量、颗粒和压力露点指标与相应的检测要求对应起来。
格兰克林 GW 系列提供0.8、1.0、1.25 MPa等压力规格,GWV系列提供变频配置;对于0.25、0.3、0.4 MPa等低压需求,可以核对GWVL系列的对应型号。
实际供气方案应让设备的工作压力、FAD和空气品质要求相互匹配。压缩腔采用哪种润滑方式,会影响污染控制与维护工作;末端压缩空气能否满足工艺要求,则取决于完整供气系统的设计和运行状态。
